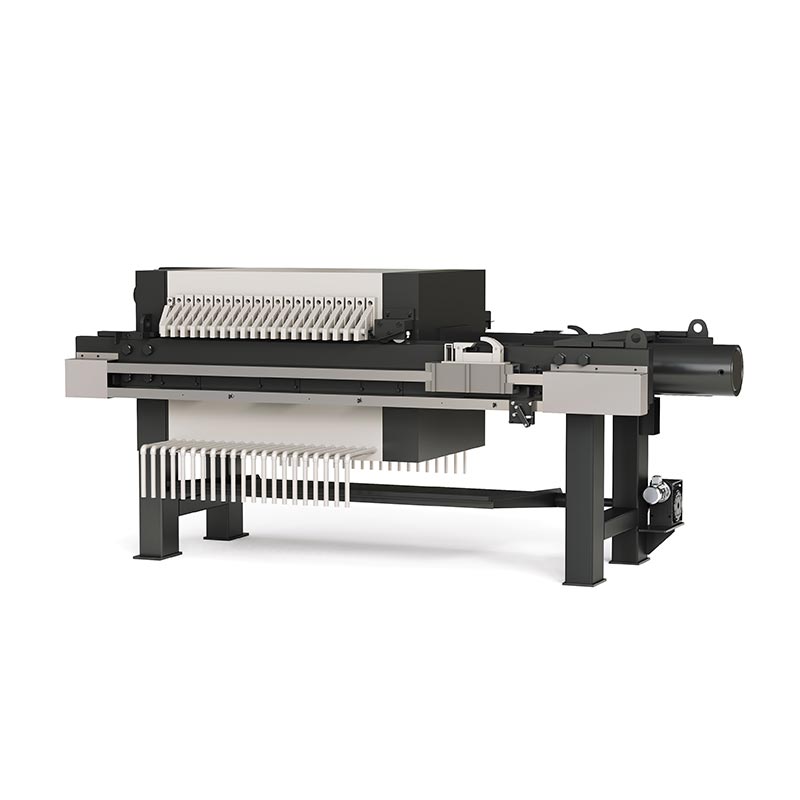

Filtro prensa de cámara de aguas residuales municipales

SINOU, un fabricante y proveedor confiable de China, ofrece filtros prensa profesionales para cámaras de aguas residuales municipales para clientes globales. Este equipo está especialmente desarrollado para lodos municipales con alto contenido orgánico, finos partículas y alta viscosidad.

Adopta placas de filtro de cámara de alta resistencia y un sistema hidráulico estable para realizar una limpieza exhaustiva. Separación sólido-líquido, lo que reduce en gran medida el volumen de lodos y reduce el costo de eliminación. Toda la máquina soporta completamente Operación automática que incluye cierre de placas, alimentación, filtrado, extracción de placas y descarga de torta, con simple Mantenimiento y rendimiento estable.

Proporcionamos área de filtrado personalizada, tamaño de placa y modo de control para cumplir diferente Capacidades municipales de tratamiento de aguas residuales y condiciones del sitio.

Detalles del producto

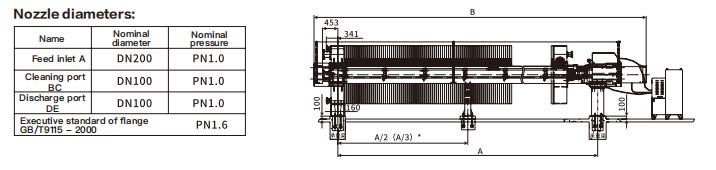

1. Especificaciones de boquillas y tuberías

● Entrada de alimentación A: DN200, presión nominal PN1,0

● Puerto de limpieza BC: DN100, presión nominal PN1.0

● Puerto de descarga DE: DN100, presión nominal PN1.0

● Estándar de brida: GB/T9115-2000, PN1.6

● La entrada de alimentación de gran calibre garantiza una alimentación suave de lodos municipales con alto contenido de sólidos, evitando eficazmente bloqueo durante un funcionamiento continuo prolongado. Los puertos estandarizados de limpieza y descarga hacen que la tubería mantenimiento y descarga de residuos más conveniente.

2. Detalles de dimensiones estructurales

● Dimensión de instalación frontal: 453 mm / 341 mm

● Altura del centro de entrada de alimentación: 160 mm

● Altura del soporte inferior: 100 mm

● Distancia de base: A; Longitud total: B

● Posición de apoyo intermedia: A/2 (A/3) para modelos de gran tamaño

● La disposición de altura razonable coincide con el espacio de instalación de una planta de tratamiento de aguas residuales convencional. Soportes intermedios multipunto mejorar la estabilidad del marco, evitando la deformación en condiciones de trabajo de carga pesada a largo plazo.

3. Parámetros técnicos básicos (según el plano y las condiciones de trabajo municipales)

● Presión de filtrado: ≤0.6MPa

● Temperatura de trabajo: -10~90℃

● Presión máxima de protección hidráulica: 29MPa

● Presión máxima de compactación hidráulica: 25MPa

● Carrera máxima efectiva del cilindro de aceite: 750 mm

● Diámetro nominal del cilindro de aceite de compactación: 320 mm.

● Potencia del motor de la estación hidráulica: 4,0+2,2 KW

● El sistema hidráulico estable de alta presión proporciona una fuerza de compresión duradera, adecuada para una deshidratación continua las 24 horas de lodos municipales con alto contenido de materia orgánica y partículas finas.

4. Detalles de diseño estructural y de materiales

● Placa filtrante: Placa filtrante de cámara de polipropileno reforzado, resistencia a alta presión, antienvejecimiento, no es fácil de deformarse bajo la corrosión prolongada de lodos municipales.

● Estructura: Estructura de acero al carbono de alta resistencia con tratamiento de pintura antioxidante, gran capacidad de carga y estabilidad general. estructura.

● Tela filtrante: Tela filtrante especial antiobstrucción para lodos municipales, alta permeabilidad al agua, no es fácil de bloquear. por finas partículas orgánicas.

● Sistema hidráulico: Componentes hidráulicos sellados, salida de presión estable, baja tasa de fallas.

5. Detalles del proceso de trabajo

● El sistema hidráulico comprime firmemente las placas de filtro para formar cámaras de filtro selladas.

● Los lodos municipales se bombean a las cámaras a través de una entrada de alimentación de gran calibre DN200.

● Bajo una presión de filtrado estable, se realiza la separación sólido-líquido; el filtrado sale a través de los puertos de descarga.

● Después de la filtración, las placas filtrantes se abren automáticamente y la torta seca se cae.

● La limpieza regular a través de los puertos de limpieza mantiene el equipo sin problemas para un funcionamiento a largo plazo.

6. Aspectos destacados del diseño orientado al municipio

● La entrada de alimentación de gran calibre se adapta a lodos municipales de alta viscosidad

● Diseño de marco de soporte múltiple para un funcionamiento continuo durante mucho tiempo

● Estructura de bajo mantenimiento, que reduce el costo de operación de la planta de aguas residuales.

Puertos estandarizados para una fácil conexión con el sistema de tuberías de tratamiento de aguas residuales

Especificación de parámetros

Nota:Los elementos con "*" significan que tienen un par de soportes intermedios.

※ Estos parámetros son solo como referencia para la selección del modelo; Para obtener datos precisos, consulte los dibujos. proporcionado.

Principio de funcionamiento

El filtro prensa de cámara de aguas residuales municipal adopta el principio de filtración de alimentación por compresión hidráulica + presión para Realizar una separación eficiente sólido-líquido de lodos de depuradora urbana, completada en cuatro pasos continuos.

1. Compresión de la placa filtrante y formación de la cámara

El sistema hidráulico impulsa el cilindro de aceite para empujar la placa trasera hacia adelante, comprimiendo firmemente todo el filtro de la cámara. placas entre la placa de cabeza y la placa de cola. Entre los filtros adyacentes se forman cámaras de filtro huecas selladas. placas, proporcionando un espacio cerrado para la filtración de lodos.

2. Alimentación de lodos y filtración inicial

El lodo municipal se bombea a cada cámara de filtrado a través de la entrada de alimentación de gran calibre DN200. Bajo alimentación estable presión, el agua en el lodo penetra la tela filtrante y sale por la salida del líquido, mientras que las partículas sólidas se interceptados por la tela filtrante y se acumulan gradualmente dentro de las cámaras para formar la torta de filtración.

3. Filtración profunda y formación de torta

Con la alimentación continua, la torta de filtración se espesa gradualmente. El sistema hidráulico de alta presión se mantiene estable. fuerza de compresión para asegurar un sellado hermético de las placas de filtro. Partículas orgánicas finas y sólidos suspendidos en municipales. Los lodos quedan totalmente atrapados, consiguiendo una completa deshidratación bajo presión constante.

4. Descarga automática de torta de filtración y extracción de placas

Después de finalizar la filtración, el sistema hidráulico retrae el cilindro de aceite. El dispositivo de extracción de placas tira del filtro. Los platos se abren uno por uno. Por gravedad, la torta de filtración seca y deshidratada cae automáticamente, completando así un trabajo. ciclo. Los puertos de limpieza se utilizan para el lavado regular de residuos para evitar el bloqueo de las tuberías.

Esta estructura de filtración mecánica a presión está especialmente dirigida a lodos municipales con alto contenido orgánico y partículas finas. con efecto de deshidratación estable, torta de filtración de baja humedad y filtrado transparente, que se adapta perfectamente a las aguas residuales urbanas requisitos de tratamiento.

Precauciones para el uso de filtros prensa para cámaras de aguas residuales municipales

1. Precauciones previas a la operación

● Antes de poner en marcha el filtro prensa de la cámara de aguas residuales municipal, compruebe si todas las placas filtrantes están ordenadas y ordenadas. la tela filtrante es plana, intacta y libre de pliegues o daños para evitar fugas de lodo.

● Inspeccionar el nivel de aceite hidráulico, la calidad del aceite y la estanqueidad de las tuberías del filtro prensa; reponga el aceite o reemplácelo si deteriorado.

● Confirme que la presión de la bomba de alimentación sea estable; No poner en marcha el equipo con carga vacía durante mucho tiempo.

● Verifique el sistema de control eléctrico, los sensores y la función de parada de emergencia para garantizar un funcionamiento normal.

● Asegúrese de que todos los puertos de limpieza y de descarga no estén obstruidos antes de alimentar con lodo municipal.

2. Precauciones durante la operación

● Controle la presión de alimentación estrictamente dentro del rango nominal (≤0.6MPa) para evitar que una presión excesiva dañe placas filtrantes y tela filtrante del filtro prensa.

● No alimente impurezas de gran tamaño, residuos duros o partículas grandes para evitar bloquear la entrada de alimentación DN200 o rayar las placas filtrantes del equipo.

● Monitorear la concentración de lodos; agregue floculante razonablemente para lodos municipales con alto contenido orgánico para mejorar la filtración eficiencia.

● Mantener un funcionamiento continuo y estable; Evite arranques y paradas frecuentes que afecten la estabilidad del deshidratado.

● Observar los cambios de presión y el estado del filtrado en tiempo real; Detenga la operación inmediatamente si hay fugas o anomalías. se produce presión.

● No toque las piezas móviles como el carro con placa de tracción, la cadena y el engranaje durante el funcionamiento automático.

3. Precauciones posteriores a la operación y mantenimiento diario

● Limpie minuciosamente la tela filtrante, las cámaras del filtro y todos los puertos del filtro prensa después de cada lote para eliminar lodos residuales municipales y suciedad orgánica, evitando atascos y malos olores.

● Mantenga limpio el sistema hidráulico y evite que aguas residuales entren en el aceite hidráulico para evitar la corrosión de los componentes.

● Revise periódicamente el marco, los pernos y los soportes; apriete las piezas sueltas para mantener la estabilidad estructural del equipo.

● Reemplace la tela filtrante desgastada y los sellos viejos de manera oportuna para garantizar un rendimiento estable a largo plazo del sistema de alcantarillado municipal. Filtro prensa de cámara.

● Mantener el equipo seco y ventilado; no permita que aguas residuales corrosivas empapen el marco durante mucho tiempo.

4. Precauciones de seguridad y uso a largo plazo

● Siga estrictamente las especificaciones de seguridad eléctrica; cortar el suministro eléctrico durante el mantenimiento del filtro prensa.

● No ajuste la presión hidráulica ni los parámetros del programa arbitrariamente sin orientación profesional.

● Opere dentro del rango de temperatura de trabajo de -10 ℃ ~ 90 ℃; Evite el funcionamiento con sobretemperatura.

● Para una parada prolongada, limpie todas las piezas a fondo, drene el agua residual y realice un tratamiento antioxidante.

¿Por qué elegir SINOU?

1. Diseño personalizado profesional orientado al municipio

Nuestro filtro prensa para cámara de aguas residuales municipales está especialmente optimizado para aguas urbanas con alto contenido orgánico, de partículas finas y viscosas. lodos de depuradora. La entrada de alimentación de gran calibre DN200 y los canales de flujo ensanchados previenen eficazmente la obstrucción, perfectamente que coincidan con las características de funcionamiento de las plantas de tratamiento de aguas residuales municipales.

2. Rendimiento estable a alta presión y efecto de deshidratación confiable

Equipado con un sistema hidráulico de alta presión (presión máxima de compactación 25 MPa), nuestro producto se mantiene estable Fuerza de compresión para funcionamiento continuo las 24 horas. Garantiza una torta de filtración con baja humedad y un filtrado claro, lo que ayuda Las plantas de tratamiento de aguas residuales cumplen constantemente con estrictos estándares de descarga ambiental.

3. Material duradero y larga vida útil

Adoptamos placas filtrantes de polipropileno reforzado engrosado y un marco de acero anticorrosión de alta resistencia para el producto. Toda la máquina resiste la corrosión por lodos y la deformación estructural, lo que reduce en gran medida el reemplazo y el mantenimiento. costos en proyectos municipales a largo plazo.

4. Operación totalmente automática y que ahorra mano de obra

Nuestro filtro prensa admite control automático PLC inteligente, incluido el cierre, alimentación, filtrado y cierre de placas. extracción y descarga de torta. Reduce la intervención manual, reduce los costos laborales y mejora el sistema de alcantarillado en general. eficiencia del tratamiento.

5. Inspección de calidad estricta y producción estandarizada

Cada producto se somete a una prueba de presión de carga completa, una prueba de sellado y una prueba de seguridad eléctrica antes de la entrega. Todos Los productos cumplen con los estándares industriales internacionales, con informes de prueba y certificaciones completos.

6. Soporte posventa completo y experiencia en proyectos

Tenemos una rica experiencia práctica en proyectos de alcantarillado municipal en todo el mundo. Proporcionamos orientación sobre la instalación en el sitio, capacitación operativa, suministro de repuestos y servicio técnico posventa a largo plazo para el filtro prensa.

7. Solución rentable y madura

En comparación con los filtros prensa de membrana, nuestro filtro prensa tiene costos de compra y operación más bajos y un rendimiento estable. y mantenimiento más sencillo. Es la solución de separación sólido-líquido más rentable para aguas residuales municipales. tratamiento.

Política de muestra

NO proporcionamos muestras ni máquinas de prueba. Nuestro filtro prensa para cámara de aguas residuales municipal pertenece a equipos industriales a gran escala con gran volumen, peso pesado, Alto costo de producción y configuración personalizada. No se puede producir ni transportar como una muestra pequeña.

Para confirmar la calidad, puede consultar nuestro:

● Certificación CE

● Informe de prueba UL 508

● Vídeo de producción en fábrica.

● Vídeo de funcionamiento in situ

● Casos de proyectos municipales de alcantarillado completados

● Inspección por parte de terceros antes del envío.

Apoyamos la inspección de fábrica in situ, la inspección de transmisión en vivo en línea y la inspección de terceros para garantizar el producto. La calidad cumple con los requisitos de su proyecto.

Problemas comunes y soluciones

1. Fuga de lodos entre placas filtrantes

● Causa: Tela filtrante doblada o dañada; placas filtrantes no completamente cerradas; Presión de alimentación demasiado alta.
● Solución: Vuelva a instalar la tela filtrante en posición horizontal; reemplace la tela dañada; comprobar la presión hidráulica; reducir la presión de alimentación del prensa de filtro.

2. La tela filtrante o el puerto de alimentación se obstruyen fácilmente

● Causa: El lodo municipal tiene partículas orgánicas finas, alta viscosidad o floculante insuficiente.
● Solución: Agregue floculante adecuadamente; limpie la tela filtrante con regularidad; Utilice una tela filtrante especial antiobstrucción para el filtro. prensa.

3. Humedad de la torta de filtración demasiado alta

● Causa: Presión de prensado insuficiente; corto tiempo de filtración; Tela filtrante obstruida o desgastada.
● Solución: aumentar la presión de trabajo; ampliar el tiempo de filtración; Limpiar o reemplazar la tela filtrante de las aguas residuales municipales. Filtro prensa de cámara.

4. Filtrado turbio y no claro.

● Causa: Tela filtrante rota; falla de sellado; placa filtrante dañada.
● Solución: Reemplace la tela filtrante dañada; comprobar las piezas de sellado; Repare o reemplace las placas filtrantes del filtro prensa.

5. Sistema hidráulico sin presión o acción lenta.

● Causa: Nivel bajo de aceite hidráulico; fuga de aceite; Piezas hidráulicas desgastadas o defectuosas.
● Solución: Rellene el aceite hidráulico; comprobar y reparar fugas; reemplace las piezas defectuosas del filtro prensa.

6. Operación automática anormal o ciclo atascado

● Causa: Desalineación del sensor; error de parámetro del programa; Fuente de alimentación inestable.
● Solución: Ajuste la posición del sensor; restablecer el programa de control; asegurar un voltaje estable para el filtro prensa.

7. Es difícil que la torta de filtración caiga automáticamente

● Causa: El purín es demasiado pegajoso; bajo efecto de deshidratación; envejecimiento de la tela filtrante.
● Solución: Optimizar el efecto de floculación; ampliar el tiempo de prensado; Reemplace la tela filtrante antiadherente del filtro prensa.

8. Ruido o vibración del equipo demasiado grande.

● Causa: Fundación desigual; pernos flojos; Piezas móviles mal lubricadas.
● Solución: Nivelar el terreno de instalación; apretar los pernos de fijación; Lubrique las partes móviles del filtro prensa.

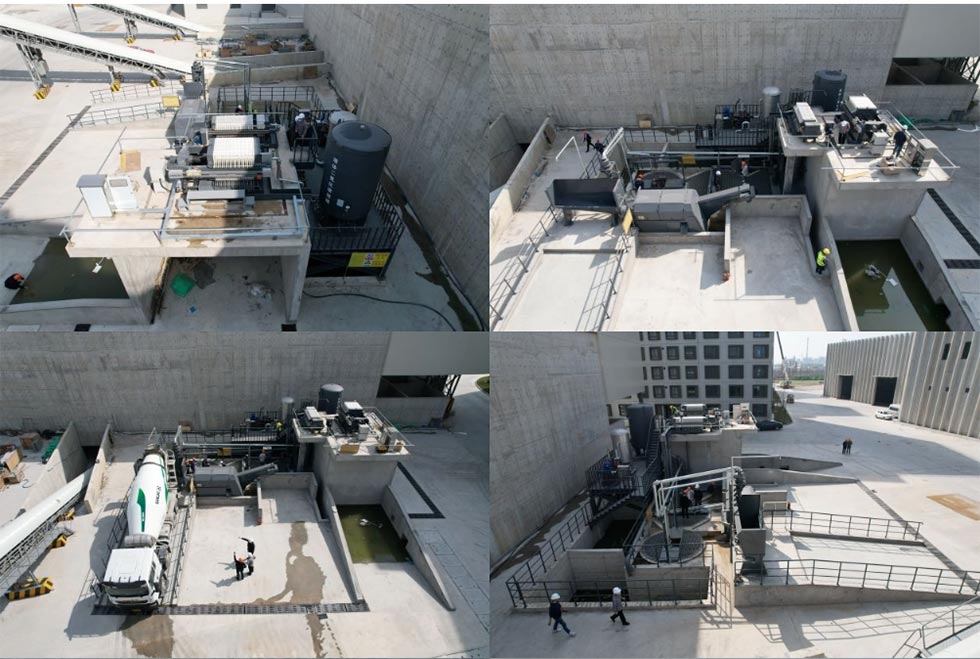

Caso de proyecto: Shanghai CITIRAISE Construction Group Nuevos materiales de construcción Lishui Co., Ltd.

1. Antecedentes del proyecto

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. es una empresa clave dedicada a los elementos prefabricados. producción de componentes de hormigón, hormigón comercial y nuevos materiales de construcción. Durante la producción a gran escala, un Se genera una gran cantidad de lodo de construcción, aguas residuales de hormigón y residuos de mezcla, con alta viscosidad, partículas finas y altos requisitos para la descarga de protección ambiental. El cliente necesitaba un establo, Solución de separación sólido-líquido eficiente y totalmente automática para cumplir con la protección ambiental en el sitio y necesidades de producción.

2. Solución de equipos

Proporcionamos al cliente el filtro prensa de cámara de aguas residuales municipal personalizado, que está especialmente optimizado para Lechadas de construcción y hormigón.

● Estructura de filtración de cámara estable, adecuada para un funcionamiento continuo a largo plazo.

● Puerto de alimentación de gran calibre y diseño antiobstrucción para evitar el bloqueo causado por partículas finas

● Control completamente automático para reducir la operación manual.

● Efecto de deshidratación estable, baja humedad del revoque, conveniente para el transporte y eliminación

3. Resultados del proyecto

1. Se realizó una separación eficiente sólido-líquido; Filtrado transparente y reutilizable, que cumple con los estándares de descarga ambiental.

2. La humedad de la torta de filtración se redujo de manera efectiva, el volumen se redujo significativamente, lo que reduce el costo de eliminación

3. Operación estable las 24 horas, que coincide con el ritmo de producción de alta intensidad de la base de materiales de construcción.

4. Operación simple y baja tasa de fallas, reconocida por la producción del cliente y la protección ambiental. departamentos

4. Valor del proyecto

Este proyecto demuestra que nuestro filtro prensa tiene una excelente adaptabilidad y estabilidad en Escenarios de construcción, componentes prefabricados y producción de hormigón comercial. Ayuda a los materiales de construcción grandes. las empresas logran una producción verde, reducen la presión ambiental y mejoran los beneficios económicos.
