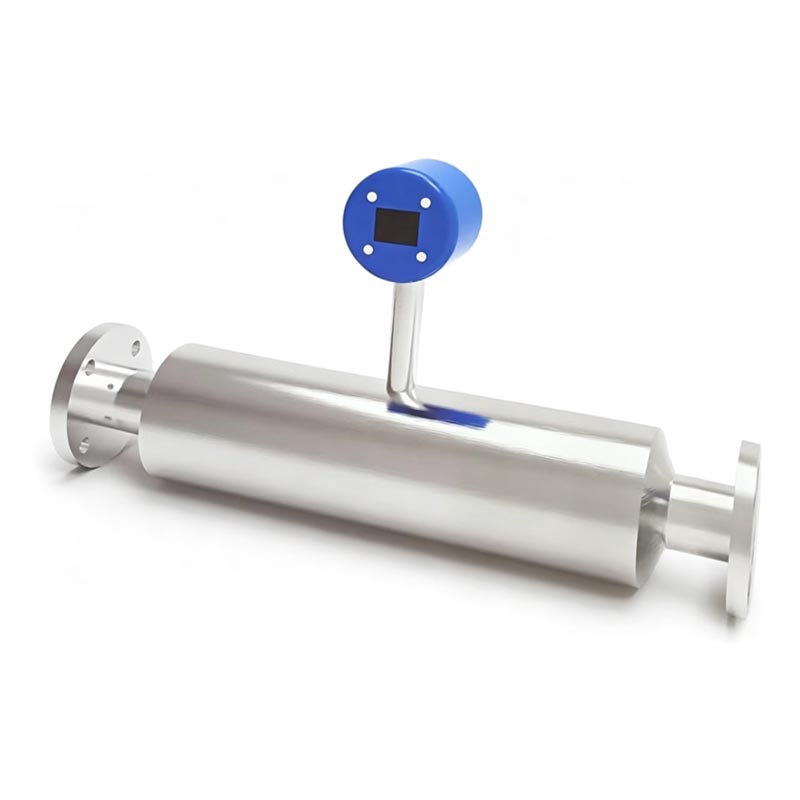

Medidor de concentración de mortero montado en brida antibloqueo para sistema de transporte de lodo ambiental

SINOU es un fabricante profesional de instrumentos ambientales que suministra mortero montado en brida antibloqueo personalizado Medidor de concentración para sistema de transporte de lodos ambientales para protección ambiental municipal, construcción sólida Clientes de tratamiento de residuos y aguas residuales.

Diseñado para morteros de concentración media-baja y lodos compuestos con granos de arena, su exclusiva cavidad antibloqueo ensanchada evita el bloqueo por deposición de arena; las piezas humedecidas adoptan acero inoxidable 304 grueso, Opción personalizada de PU revestido para lodos que contienen arena abrasiva.

Equipado con pantalla digital en sitio y señal dual. salida, vincula el gabinete de control de entrega de lodo para ajustar el flujo de la bomba y la dosificación de aditivos automáticamente para optimizar todo Costo operativo del transporte por tubería.

Detalles del producto

1. Detalles del cuerpo de la tubería de medición

(1) Adopte una estructura tubular integrada completamente soldada sin esquinas muertas internas ni obstáculos sobresalientes dentro del flujo Canal, evita fundamentalmente la sedimentación de lodos, la incrustación de cristales y el bloqueo medio, resuelve perfectamente la industria puntos débiles de inclusión de aire y cristalización de fluidos de alta viscosidad.

(2) Dos tipos de tratamiento de superficie del tubo interior opcionales: acabado de dibujo estándar y pulido de espejo de alta calidad terminar. La pared interior pulida como espejo reduce en gran medida la adhesión de pigmentos, cristales y partículas sólidas finas. Extienda efectivamente el ciclo de limpieza regular y reduzca el tiempo de inactividad por mantenimiento.

(3) Conexión de brida forjada integral en ambos extremos de la tubería, coincide con la especificación de brida de tubería industrial estándar. permite la instalación directa en línea en la tubería de transporte original sin reconstrucción adicional de la tubería de derivación, Menor costo de transformación del proyecto.

(4)Prueba estricta de presión hidráulica antes de la entrega: cada cuerpo de tubería terminado se prueba bajo 1,5 veces el valor nominal. Máxima presión de trabajo para eliminar el peligro oculto de fugas. La presión máxima de trabajo de la versión estándar alcanza los 2MPa, La versión personalizada de alta presión admite 100 bar (1450 psi).

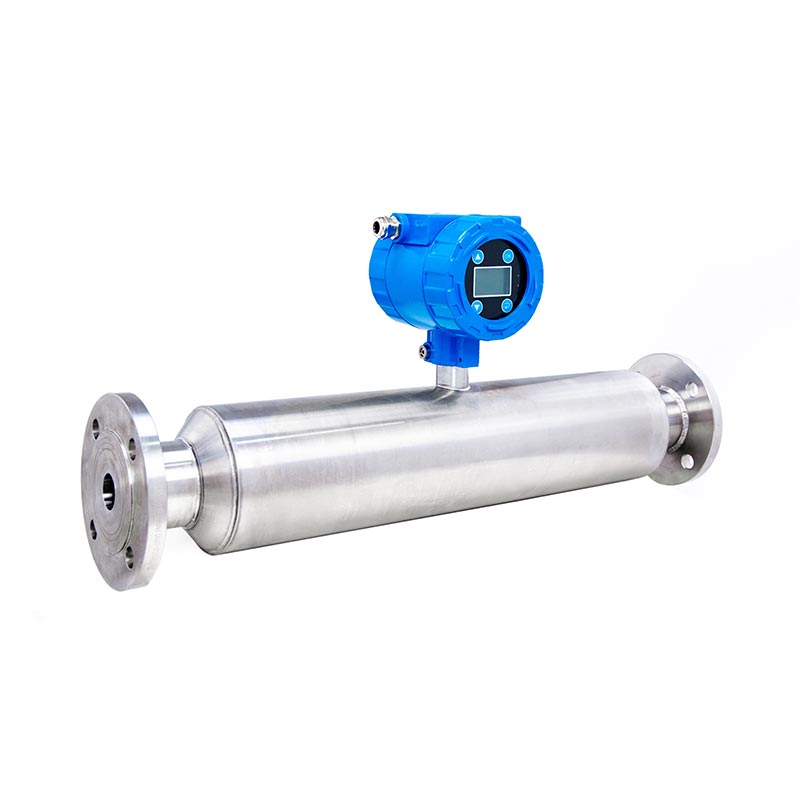

2. Detalles superiores del transmisor y módulo de visualización

(1) Unidad transmisora digital integrada instalada en la parte superior del tubo de medición, grado de protección de toda la máquina alcanza IP65, buen rendimiento a prueba de agua y polvo para ambientes de taller al aire libre húmedos y polvorientos.

(2)Dos opciones de materiales de carcasa para el transmisor: carcasa de aleación de aluminio fundido estándar para condiciones generales de funcionamiento; Carcasa de plástico o acero inoxidable personalizada para un taller de gas volátil corrosivo fuerte para resistir el gas químico erosión.

(3) Módulo de nube IoT independiente incorporado dentro del chip transmisor: pantalla digital local en tiempo real de valor de densidad/concentración en la pantalla LCD; almacenar automáticamente datos históricos completos de pruebas en la plataforma en la nube, los usuarios Puede verificar la tendencia histórica y exportar datos de detección segmentados para análisis de producción en cualquier momento a través de la red.

(4) Estructura de transmisor personalizada a prueba de explosiones opcional, cumple con el estándar internacional a prueba de explosiones, Disponible para talleres de procesamiento de minas y químicos inflamables y explosivos.

3. Detalles del núcleo interno de detección de precisión

(1) El componente de detección integrado de alta precisión está completamente sumergido en la ruta de flujo medio, precalibrado con programa de compensación de temperatura durante la producción, la influencia de la temperatura se controla dentro de ±0,0001 g/cc por ℃, Precisión de medición estable cuando la temperatura media varía de -50 ℃ a +150 ℃.

(2) Algoritmo de compensación de presión optimizado después de la calibración de fábrica, la influencia de la presión en el resultado de la medición se puede ignorar, garantiza una lectura estable bajo presión fluctuante de la tubería.

(3) Diseño de adquisición de señal completamente digital, la señal analógica se convierte en datos de concentración digitales precisos Dentro del chip central, admite salida de señal directa al sistema de control PLC y DCS para realizar dosificación automática y Control de producción en circuito cerrado.

4. Detalles de clasificación de materiales de piezas húmedas

(1) Componente húmedo de tipo estándar: acero inoxidable SUS316, adecuado para lodos neutros, ácidos débiles y álcalis. aguas residuales, pulpa mineral ordinaria y medio de mortero con baja corrosión.

(2) Componente húmedo de tipo personalizado anticorrosión: Hastelloy C22 o material de aleación de titanio, especialmente desarrollado Para ácidos fuertes, álcalis fuertes, altos niveles de cloruro y líquidos residuales de teñido altamente corrosivos, resiste eficazmente los productos químicos. Corrosión y prolongación de la vida útil en entornos medios hostiles.

5. Detalles técnicos de precisión y alcance del núcleo

(1) La precisión de medición alcanza ±0,001 g/cc (±1,0 kg/m³), repetibilidad hasta ±0,0001 g/cc (±1,0 kg/m³), captura pequeña la concentración cambia con precisión durante el monitoreo continuo de la tubería.

(2)El amplio rango de medición cubre 0~3 g/cc (0~3000 kg/m³ / 0~187,41 lb/ft³), aplicable para agua limpia, baja concentración lodos, morteros medios y pulpas minerales pesadas de alta densidad de diferentes industrias.

6. Detalles de adaptación eléctrica y ambiental

(1) Fuente de alimentación estándar: entrada de energía industrial de 380 V, que coincide ampliamente con mi estándar de distribución de energía. protección del medio ambiente y sitio de producción química nacional y extranjera.

(2) La temperatura ambiente de trabajo oscila entre -40 ℃ y +85 ℃ (-40 ~ +185 ℉), adapta la fría fábrica al aire libre del norte y Ambiente de taller de producción tropical de alta temperatura.

7. Ventajas estructurales prácticas adicionales

(1) El diseño optimizado del canal de flujo aerodinámico reduce en gran medida la interferencia de la turbulencia del fluido causada por el flujo de lodo Mejore la estabilidad al medir medios con pequeñas burbujas arrastradas e impurezas de fibra fina.

(2) Diseño general compacto con bajo costo de instalación, no se requiere un marco de soporte auxiliar complicado durante el campo instalación, ahorre mano de obra de construcción y costos de accesorios.

Preguntas frecuentes

1. Preguntas relacionadas con la instalación

● P1: ¿Dónde está la mejor posición de instalación para el medidor de concentración?

A: Instalar en una sección de tubería recta horizontal con flujo de fluido estable; Evite la salida de la bomba, el codo de la tubería y tubería de expansión que causará turbulencias severas y atrapamiento de aire, afectando la precisión de la medición. Mantener en al menos 5 veces el diámetro de la tubería en la sección recta antes y después del instrumento.

● P2: ¿Se puede instalar verticalmente en una tubería vertical?

R: No recomendado. La instalación vertical provoca fácilmente asentamientos sólidos y acumulación de aire en el interior de la mesa de medición. tubo, lo que provoca la deriva de datos; La tubería vertical solo es aceptable cuando el medio fluye hacia arriba continuamente a una temperatura estable. velocidad del flujo.

2. Precisión de medición y adaptación media

● P3: ¿Las burbujas de aire o la cristalización del medio afectarán los datos de medición?

R: Nuestra exclusiva estructura tubular anticristalización de paso total más un algoritmo antiburbujas incorporado puede eliminar la mayor parte de la inclusión de aire y la interferencia de cristalización, resolviendo la dificultad común de la industria de alta viscosidad medición de líquidos cristalizados; El tubo interior pulido espejo reduce aún más la adhesión del cristal.

● P4: ¿Cuál es el rango de pH medio aplicable para diferentes materiales humedecidos?

Versión SUS316L: pH 5~11 para lechadas de ácido débil y álcali débil; versión Hastelloy C22/titanio: pH 1~14, adecuado para aguas residuales corrosivas con ácido fuerte, álcali fuerte y alto contenido de cloruro.

● P5: ¿Cuánta fluctuación de precisión traerá el cambio de temperatura?

R: Compensación de temperatura precalibrada, solo error de ±0,0001 g/cc por cambio de temperatura ℃, temperatura media desde -50 ℃ a +150 ℃ no causará una pérdida obvia de precisión.

3. Selección de parámetros y rangos

● P6: La densidad de mi lodo es de alrededor de 2,2 g/cc. ¿Puede este medidor funcionar normalmente?

R: El rango de medición estándar es de 0~3 g/cc, cubre completamente sus condiciones de trabajo; gama personalizada está disponible para exceder el límite de lodo pesado especial.

● P7: ¿Cuál es la presión máxima de tubería que puede soportar el medidor?

Tipo estándar: Presión máxima de trabajo 2MPa; Tipo personalizado de alta presión: 100 bar (1450 psi). Todos los productos pasan 1.5 veces la prueba hidráulica de presión nominal antes de la entrega.

4. IoT y salida de señal

● P8: ¿El medidor admite la verificación remota de datos?

R: Sí, módulo IoT estándar incorporado, carga datos históricos y en tiempo real a la plataforma en la nube; los usuarios pueden verificar los datos tendencias en línea y exportar informes de prueba segmentados para análisis de producción.

● P9: ¿Qué tipo de señales de control puede emitir el instrumento?

R: El diseño digital incorporado se puede conectar al sistema PLC/DCS para dosificación automática y control de proceso de circuito cerrado.

5. Mantenimiento y uso diario

● P10: ¿Con qué frecuencia debemos limpiar el tubo de medición?

R: Para lodos minerales comunes: limpie cada 7 a 15 días; medio de alta viscosidad y fácil cristalización con espejo La opción de pulido puede extender el ciclo de limpieza a 25 ~ 35 días.

● P11: ¿Se requiere una calibración regular?

R: Se recomienda una calibración de comparación de laboratorio de muestreo manual una vez al mes para garantizar una precisión estable a largo plazo.

6. Certificación y personalización

● P12: ¿Tienen sus productos certificados CE e ISO?

R: Todos nuestros medidores de concentración de mortero montados en bridas antibloqueo para sistemas de transporte de lodos ambientales son CE certificado y fabricado bajo el sistema de gestión de calidad ISO; Se pueden proporcionar documentos de certificación completos para despacho de aduanas y licitación de proyectos.

● P13: ¿Puedo personalizar el tipo a prueba de explosiones o el tamaño de tubería especial?

R: Sí, la estructura a prueba de explosiones, el calibre diferente, el material especial y el grado de presión personalizado son todos Aceptable según las condiciones de trabajo del sitio del cliente.

7. Posventa y garantía

● P14: ¿Cuál es su política de garantía?

R: 1 año de garantía total de la máquina, reemplazo gratuito de piezas de repuesto por defectos de calidad causados por la producción dentro de garantía; Consulta técnica de por vida y suministro de repuestos a precio de coste una vez caducada la garantía.

Precauciones de funcionamiento

1. Requisitos de instalación

Instale el instrumento en una tubería recta horizontal; Mantenga suficiente longitud de tubería recta antes y después de metro. Evite la instalación en salidas de bombas, codos y secciones de flujo turbulento para evitar datos de detección inestables. Limpie la grava interna de la tubería, los artículos diversos y los bloques sólidos grandes antes del montaje.

2. Reglas de puesta en servicio

Complete la calibración del agua a cero después de la instalación. Establecer parámetros de límite de concentración superior e inferior que coincidan Propiedad de mortero en sitio para realizar un enlace automático con bomba de entrega y equipo de dosificación.

3. Gestión de funcionamiento normal

Prohibir el funcionamiento prolongado de la tubería vacía sin medio, lo que puede dañar la sonda del diapasón y causar anormalidades. lecturas. Evite un aumento brusco de la presión del flujo de la tubería durante la producción continua. Verifique la visualización en tiempo real y datos de retroalimentación del PLC por turno.

4. Mantenimiento periódico

Limpie el limo, la arena y el mortero adherido a la superficie de la horquilla cada 15 a 20 días. Realizar comparación de muestras e instrumentos. calibración mensual para garantizar la precisión de la medición. Inspeccione periódicamente el sellado de las bridas y la integridad del cable de conexión.

5. Protección de condiciones especiales de trabajo

Para morteros ricos en arena de alta abrasión, verifique periódicamente el estado de desgaste del revestimiento de PU. Caja de control instalada en exteriores. estarán protegidos contra la lluvia prolongada; Nunca abra la carcasa eléctrica del modelo a prueba de explosiones bajo ambiente de gases inflamables.

6. Tratamiento de parada a largo plazo

Si el equipo deja de funcionar después de 20 días, limpie completamente el mortero residual dentro de la cavidad de medición, seque la afinación componente de la horquilla y selle ambos extremos de la tubería para su almacenamiento.

¿Por qué elegirnos?

1. Diseño profesional dirigido a morteros y lodos ambientales

Desarrollado exclusivamente para morteros de construcción que contienen arena y lodos medioambientales municipales, diseño único de gran tamaño. La cavidad antibloqueo resuelve eficazmente la obstrucción de la sonda causada por sedimentos y arena, un defecto común en la sintonización ordinaria. Medidores de concentración de horquilla.

2. Opciones de materiales flexibles para diversas condiciones de abrasión

SUS304 espesado estándar para lodos generales; Forro opcional de PU resistente al desgaste para medio abrasivo con alto contenido de arena, extendiendo la vida útil obviamente bajo duras condiciones de transporte.

3. Certificación completa para la exportación global de proyectos.

Todos los productos pasan las certificaciones CE e ISO, documentos de certificación completos disponibles para licitaciones en el extranjero y aduanas. autorización e inspección por terceros.

4. Estrictas pruebas de simulación de fábrica antes de la entrega.

Cada unidad se somete a pruebas continuas de 36 horas con mortero de arena preparado por el mismo para verificar el rendimiento antibloqueo y Medición de precisión, lo que reduce en gran medida la tasa de fallas de depuración en el sitio.

5. Instalación conveniente y buena compatibilidad

Adopta un tamaño de brida estándar común para tuberías ambientales, que coincide con la mayoría de las tuberías de transporte existentes sin transformación complicada de la tubería y menor costo de renovación.

6. Servicio personalizado para diferentes condiciones de trabajo.

Admite personalización en rango de medición, calibre de brida, salida de señal y configuración a prueba de explosiones según a los parámetros reales del lodo del sitio.

Embalaje y envío

1. Este medidor de concentración de mortero montado en brida antibloqueo para sistema de transporte de lodo ambiental es entregado por Embalaje desnudo como configuración estándar sin caja exterior de madera. Todo el cuerpo de medición está fijado con protección antioxidante. Aceite en la brida y la superficie metálica para evitar la oxidación durante el transporte marítimo o terrestre de larga distancia.

2. La sonda de detección de diapasón de precisión está envuelta individualmente con espuma gruesa a prueba de golpes y película de PE impermeable para Evite daños por colisión, rayones y erosión por humedad durante el transporte.

3. La unidad transmisora digital superior se empaqueta por separado con un cojín de espuma y una bolsa de plástico sellada, fijada al equipo. Superficie con banda vinculante para evitar caídas y fallas por vibración durante la carga y descarga.

4. Todos los accesorios adjuntos, incluidas juntas de sellado, pernos de instalación y accesorios de cableado, se recogen en Pequeñas bolsas de plástico impermeables independientes y atadas al equipo principal.

5. Los manuales de operación, las copias de las certificaciones CE e ISO y los informes de inspección de fábrica están sellados en contenedores dedicados. Bolsa impermeable para documentos y fijada junto con el instrumento para el despacho de aduanas del cliente y uso in situ.

6. Durante la carga, varios instrumentos se separan mediante tiras de goma anticolisión y se sujetan firmemente con acero. cinturón dentro del contenedor o compartimiento del camión para evitar desplazamientos, golpes y abrasión en el transporte con baches.

7. Para envíos marítimos de larga distancia, se coloca un desecante adicional a prueba de humedad al lado del equipo para hacer frente a altas temperaturas. humedad dentro del contenedor de envío y evitar la corrosión del metal.

Comparación de efectos de instalación antes y después

1. Control de bloqueo de tuberías

● Antes: Los sedimentos de arena y mortero bloquean con frecuencia las tuberías de transporte, lo que requiere una limpieza de 2 a 3 veces por día. semana, perdiendo mucho tiempo de producción y costos laborales.

● Después: el monitoreo de concentración en tiempo real ajusta automáticamente la velocidad de la bomba para evitar la alimentación de mortero demasiado espeso. La tasa de bloqueo de tuberías cae más del 75% y la frecuencia de limpieza regular se reduce considerablemente.

2. Estabilidad de la calidad del mortero

● Antes: La concentración inestable de la lechada provoca una proporción inconsistente del mortero terminado, exceso de agua o arena. provoca productos no calificados y desperdicio de materia prima.

● Después: El suplemento automático de agua controlado por los datos de concentración mantiene estable la concentración del mortero dentro de rango requerido, la tasa de calificación del producto mejora obviamente y se ahorra el consumo de materia prima.

3. Costo del consumo de agua y productos químicos

● Antes: La dosificación manual ciega de agua y aditivos provoca una sobrealimentación, provocando un alto consumo innecesario de agua y agentes auxiliares.

● Después: La dosificación automática de circuito cerrado basada en la concentración real reduce el costo de agua y aditivos entre un 15 % y un 25 %.

4. Mano de obra in situ

● Antes: Los trabajadores necesitan muestreo manual regular y pruebas de laboratorio en cada turno para juzgar la densidad de la lechada, ocupando mano de obra adicional.

● Después: la detección continua en línea cancela el trabajo de muestreo manual diario y reduce los gastos de mano de obra relacionados.

5. Costo posterior de eliminación de lodos

● Antes: la concentración irregular produce un efecto de deshidratación de lodos desigual, aumenta la humedad alta de los lodos gastos de transporte y vertedero.

● Después: la alimentación estable optimiza el tratamiento de deshidratación posterior, la humedad del lodo se controla de manera constante, el lodo El volumen total se reduce y el costo general de eliminación disminuye.

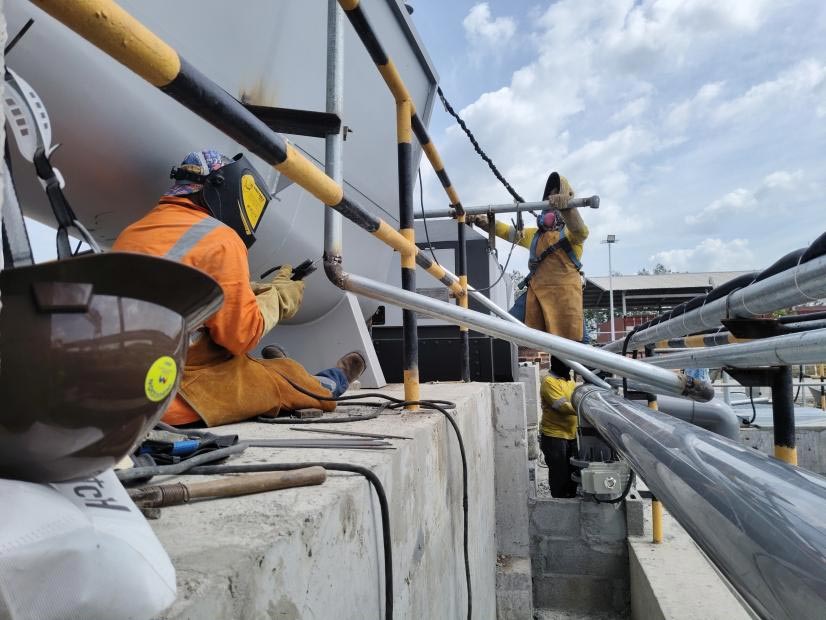

Caso de referencia del proyecto | Base Liudianwu de ingeniería del tercer puerto de Xiamen CCCC

1. Descripción general del proyecto

Este proyecto ambiental de soporte de separación sólido-líquido y transporte de lodos se construye para el tercer puerto de CCCC Ingeniería (Xiamen) Base de construcción Liudianwu, en cooperación con Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Nuestros medidores de concentración de mortero montados en bridas antibloqueo se instalan en el sitio de mortero y Sistema de tuberías de entrega de lodos de dragado. Los instrumentos realizan un seguimiento en línea en tiempo real del lodo de construcción. densidad para respaldar el control automático de alimentación de tuberías para la eliminación de lodos de ingeniería de cimientos.

2. Antecedentes de la aplicación

Durante la construcción del puerto, la base produce mortero de construcción masivo que contiene arena y lodo de limo dragado. en operación temprana, la alimentación manual inestable a menudo provocó bloqueos frecuentes de las tuberías, consumo excesivo de agua y calidad inconsistente del mortero terminado, lo que genera altos costos de mano de obra y mantenimiento. Después de instalar nuestro en línea Medidores de concentración, todo el sistema de transporte realiza una regulación automática de circuito cerrado.

3. Configuración del equipo y solución coincidentes en el sitio

1.Instale nuestro medidor de concentración de mortero montado en brida antibloqueo para sistema de transporte de lodo ambiental en la tubería principal Tuberías de transporte de lodos para detectar continuamente el contenido sólido del mortero arenoso.

2.La señal de concentración vincula la bomba de alimentación de frecuencia variable y el equipo de dosificación automática de agua; el sistema ajusta automáticamente el flujo de alimentación y el volumen de agua suplementaria de acuerdo con los datos de densidad en tiempo real.

3.Coopere con el agitador del tanque de mezcla en el sitio y el posterior equipo de deshidratación de lodos para formar un conjunto completo Sistema inteligente de procesamiento de purines.

4. Beneficios reales de ejecución del proyecto

● Reducir la obstrucción de las tuberías: el control automático de concentración reduce la frecuencia de obstrucciones de las tuberías en más del 70%, cancelar limpieza frecuente de cierre de tubería completa.

● Ahorre costos de materia prima: la proporción estable de mortero reduce el desperdicio de agua y aditivos entre un 18 % y un 23 %.

● Reduzca el trabajo manual: elimine el muestreo manual repetido diario y el trabajo de pruebas de densidad de laboratorio, ahorrando en el sitio. probar la entrada de mano de obra.

● Calidad estable del producto terminado: la concentración del mortero se mantiene dentro del rango de tolerancia de diseño de manera constante, mejorando rendimiento de materia prima de construcción y eficiencia en el progreso del proyecto.
