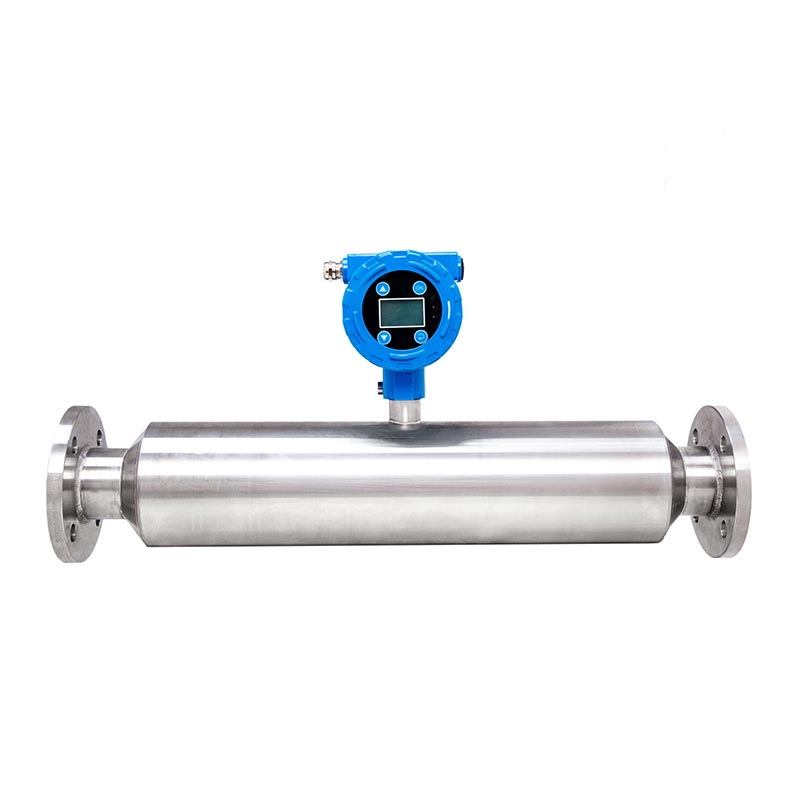

Medidor de concentración de lodo de tubería industrial de alta precisión para proyecto de tratamiento de lodos de aguas residuales

SINOU es un fabricante especializado de instrumentos de monitoreo ambiental en línea, suministra alta precisión personalizada Medidor de concentración de lodo de tubería industrial para proyecto de tratamiento de lodos de aguas residuales para aguas residuales municipales globales plantas, estaciones de aguas residuales de galvanoplastia y empresas de eliminación de líquidos residuales industriales.

Orientación desarrollada mixta Lodos que contienen impurezas orgánicas, limos finos y floculantes residuales del proceso de tratamiento de aguas residuales, todos humedecidos. los componentes adoptan acero inoxidable SUS304 estándar con personalización opcional de 316L/titanio para aguas residuales corrosivas; Las señales duales en tiempo real de 4 ~ 20 mA y RS485 conectan el gabinete central del PLC de aguas residuales para ajustar la frecuencia de la bomba de lodos y floculante añadiendo volumen automáticamente.

Diámetro de tubería personalizable, rango de medición y nivel a prueba de explosiones para construir Sistema inteligente de tratamiento de lodos de circuito cerrado para la eliminación de aguas residuales de proceso completo.

¿Qué es el medidor de concentración de lodos para tuberías industriales de alta precisión?

El medidor de concentración de lodo de tubería industrial de alta precisión para el proyecto de tratamiento de lodos de aguas residuales es un Instrumento de monitoreo en línea profesional desarrollado independientemente por SINOU, especialmente personalizado para concentración de lodos de proceso completo detección continua de plantas de aguas residuales municipales, aguas residuales químicas industriales estaciones y diversos proyectos de ingeniería de eliminación de lodos ambientales.

Diferente del tipo de inserción universal Sensores de concentración en el mercado, está diseñado como una estructura integrada de tubería de brida completa para ser Montado directamente en tuberías de transporte de lodos, adoptando el principio de detección ultrasónica no nuclear optimizado. sin peligro radiactivo, realizando pruebas de contenido sólido en línea ininterrumpidas y en tiempo real de lodos activados, Lodos espesados, lodos excedentes y lodos orgánicos mixtos que contienen limo fino, fibra flotante y residuos. floculante dentro de tuberías de aguas residuales.

1. Orientación central del diseño y propósito del diseño

Este medidor de concentración de lodos de tuberías industriales de alta precisión para proyectos de tratamiento de lodos de aguas residuales es hecho a medida dirigido a los puntos débiles de la industria de los lodos de aguas residuales: espumas generadas por aireación bioquímica, Adhesión de lodos orgánicos, fluctuación de concentración inestable causada por sedimentos de limo y bloqueo frecuente de tuberías.

Está desarrollado para reemplazar el modo tradicional de muestreo manual y pruebas de laboratorio, estándar de salida 4~20mA y Señales digitales RS485 para acoplar con el gabinete de control PLC central de la planta de aguas residuales, vincularse automáticamente Bomba de alimentación de lodos de frecuencia variable y sistema de dosificación automática de floculante para generar lodos inteligentes de circuito cerrado. control del tratamiento, estabiliza la calidad de la deshidratación de lodos, reduce el consumo de productos químicos y el coste de mantenimiento manual diario para proyectos de tratamiento de aguas residuales.

2. Introducción al mecanismo de trabajo

La tecnología de medición principal es la detección ultrasónica mejorada de atenuación del sonido. Cuando los lodos de aguas residuales Fluye continuamente a través de la cavidad de medición de paso total del instrumento, sonda ultrasónica interna incorporada. transmite ondas ultrasónicas de frecuencia fija al medio que fluye; Partículas orgánicas suspendidas, limo y microburbujas. El lodo interior absorbe y dispersa la energía ultrasónica, el chip integrado de alta precisión calcula el lodo en tiempo real. Valor de concentración sólida analizando el grado de atenuación de la velocidad del sonido, con temperatura independiente y Programa de compensación de presión precalibrado durante la producción para eliminar el error de medición provocado por el medio. fluctuación de temperatura y presión de la tubería.

Algoritmo antiinterferencias de autoaprendizaje optimizado automáticamente Filtra las perturbaciones causadas por las microburbujas de aireación y las diminutas fibras orgánicas exclusivas de los lodos de depuradora, lo que garantiza un funcionamiento a largo plazo. Precisión de medición estable en condiciones complejas de trabajo con aguas residuales.

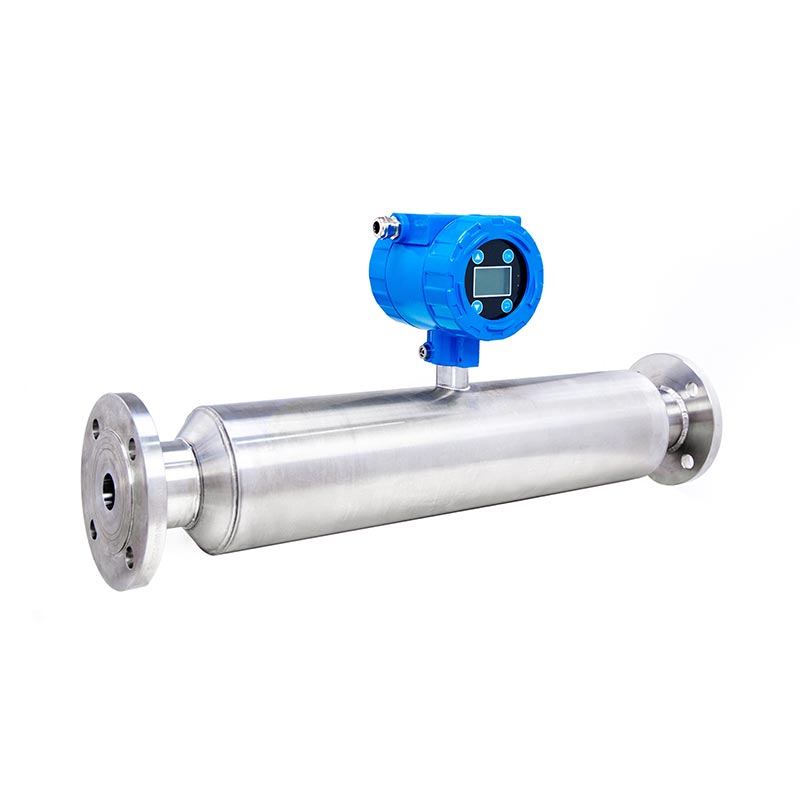

3. Composición estructural y de materiales

● Cuerpo del tubo de medición principal: estructura de tubería recta y sin costuras, estándar Acero inoxidable SUS304 engrosado como material húmedo predeterminado, personalización opcional de aleación de titanio o SUS316L para lodos de aguas residuales industriales corrosivos, aceitosos y con alto contenido de ácidos y álcalis; Pared interior disponible para pulido fino o Pulido ultra-espejo para reducir la adherencia de lodos orgánicos y la deposición de sedimentos dentro del canal de flujo.

● Conjunto de transmisor integrado superior: carcasa de transmisor con pantalla digital resistente al agua y al polvo IP65, fundida Carcasa estándar de aluminio, carcasa anticorrosión opcional totalmente de acero inoxidable y Ex d a prueba de explosiones personalizada. carcasa para taller químico con gases volátiles nocivos; equipado con pantalla LED local de concentración en tiempo real pantalla y módulo opcional de transmisión de datos en la nube para almacenamiento y exportación remotos de datos históricos.

● Núcleo de detección de precisión incorporado: Componente de detección ultrasónico completamente sumergido preensamblado dentro de la cavidad de la tubería, todos Los componentes electrónicos pasan la prueba de envejecimiento a altas y bajas temperaturas antes del ensamblaje para mejorar la adaptabilidad ambiental.

4. Principales escenarios de aplicación

Se instala ampliamente en tuberías de retorno de lodos activados, tuberías de salida de espesadores y tuberías de alimentación de deshidratación. de plantas de aguas residuales domésticas municipales, así como tuberías de transporte de lodos residuales de galvanoplastia, elaboración de alimentos, Estaciones de tratamiento químico fino de aguas residuales y proyectos de eliminación centralizada de lodos de dragado de ríos, sirviendo Monitoreo de la concentración de lodos de cadena completa desde el espesamiento del lodo, transporte hasta el tratamiento final de deshidratación.

5. Valor funcional fundamental para los usuarios finales

Cancele el muestreo manual repetido diario y la inspección de densidad de laboratorio, ahorre en gran medida el costo de mano de obra de las pruebas en el sitio;

Realice un ajuste automático de la velocidad de la bomba según la concentración en tiempo real y reduzca la tasa de bloqueo de tuberías por encima del 70 %. y reducir las pérdidas por limpieza por paradas frecuentes;

El control inteligente de la dosificación automática de floculante reduce el consumo de coagulante entre un 16% y un 26%, lo que reduce la producción. costo de operación de las fábricas de aguas residuales;

La alimentación estable de lodos mejora la consistencia de la deshidratación del filtro prensa de banda post-proceso, reduce la humedad de lodos descargados y reducir los gastos posteriores de transporte de lodos y vertederos.

6. Estándar de Calificación

Todos los medidores de concentración terminados pasan la certificación CE de seguridad eléctrica y EMC y la certificación del sistema de gestión de calidad ISO, completos. Documentos de certificación disponibles para licitaciones de proyectos en el extranjero, despacho de aduanas de exportación y trámites formales de terceros. inspección.

Cómo seleccionar

1. Confirme la propiedad del medio de lodo y seleccione el material húmedo

● Lodos de aguas residuales domésticas municipales (neutro, baja corrosión, grasa orgánica menor, pH 6~9)

Elija la versión humedecida de acero inoxidable SUS304 espesado estándar, rentable, que coincida con el lodo activado regular, Lodos de retorno y lodos espesados de depuradora de aguas residuales urbanas.

● Lodos de residuos industriales de galvanoplastia/químicos (corrosión ácida/alcalina, alto contenido de cloruro, residuos aceitosos, pH 1~5 o 10~14)

Cuerpo húmedo de aleación de titanio o acero inoxidable SUS316L personalizado para una fuerte anticorrosión, evita productos químicos a largo plazo erosión y corrosión por picaduras.

● Lodos aceitosos de alta viscosidad procedentes de aguas residuales alimentarias y farmacéuticas

Actualice la pared interior con un tratamiento de pulido ultraespejo para reducir la adhesión orgánica y acortar el ciclo de mantenimiento.

2. Confirme el rango de concentración de trabajo y el grado de precisión

● Lodo de reflujo bioquímico de baja concentración (0~5% en peso): seleccione el rango de medición 0~10% en peso, precisión ±0,4% en peso estándar modelo; La concentración de trabajo normal se mantiene entre el 30% y el 70% de la escala completa para una precisión óptima.

● Lodo medio espesado del tanque de concentración (5~30% en peso): rango estándar 0~50% en peso (modelo principal principal), Precisión ± 0,3 ~ 0,4% en peso, más ampliamente utilizado para tuberías de alimentación de deshidratación de aguas residuales.

● Lodo concentrado de alta concentración después del espesador de lodo (30~55% en peso): rango personalizado 0~55% en peso de alta precisión Versión con algoritmo interno antibloqueo optimizado.

3. Haga coincidir los parámetros de la tubería: calibre, presión de trabajo y temperatura media

(1)Selección del calibre de brida

● Tubería de planta de tratamiento de aguas residuales convencional: brida estándar DN65/DN80/DN100 (PN10), que se adapta directamente a los lodos principales. tubería de entrega;

● Tubería de transporte de lodos centralizada de gran calibre: Tamaño de brida no estándar personalizado DN125 ~ DN200 según dimensión original de la tubería del cliente.

(2) Coincidencia de presión de trabajo

● Flujo por gravedad ordinario y alimentación por bomba de baja presión (≤1,0 MPa): modelo estándar de presión nominal de 1,0 MPa;

● Transporte de lodos a larga distancia a alta presión (1,0 ~ 1,6 MPa): estructura personalizada resistente a alta presión con clasificación de 1,6 MPa.

(3) Selección de temperatura media

● Lodos de aguas residuales normales (0~75℃): Configuración estándar;

● Lodos residuales calientes a alta temperatura de la industria química (75~90 ℃): versión personalizada con compensación de alta temperatura con Chip de compensación de temperatura interna actualizado.

4. Determinar el modo de salida de señal según el sistema de control PLC in situ

● Control automático básico (solo ajuste la velocidad de la bomba mediante señal analógica): salida única estándar de 4~20 mA, compatible con todos los gabinetes de control de bombas de conversión de frecuencia convencionales de plantas de aguas residuales.

● Control centralizado inteligente + monitoreo remoto de datos en la nube: 4~20mA + señal dual RS485 Modbus RTU opcional Salida, conecte el sistema PLC/SCADA central para realizar carga remota de datos, exportación de informes históricos y línea completa control no tripulado.

5. Seleccione el grado de protección y a prueba de explosiones según el entorno de instalación

● Taller interior de aguas residuales comunes (humedad normal, sin gases inflamables): Transmisor estándar de aluminio fundido IP65 Carcasa, resistente al polvo y al agua para el ambiente diario húmedo del taller.

● Instalación de tuberías al aire libre al aire libre: mantenga el modelo IP65 más una cubierta protectora exterior resistente a la lluvia personalizada adicional para transmisor.

● Taller de tratamiento de residuos químicos con gas combustible volátil: Transmisor personalizado certificado a prueba de explosiones Ex d Carcasa (tipo a prueba de explosiones), pasa la certificación estándar internacional a prueba de explosiones.

6. Lista de verificación de selección rápida para clientes

¿Por qué elegir Sinou?

1. I+D personalizado exclusivamente para las condiciones de trabajo de lodos de aguas residuales

A diferencia de los medidores de concentración universales multiindustriales en el mercado, nuestro medidor de concentración de lodos de tuberías industriales de alta precisión para proyectos de tratamiento de lodos de aguas residuales está especialmente optimizado para activados municipales. lodos, lodos espumosos aireados y lodos residuales oleosos industriales.

Inteligente antiburbujas exclusivo actualizado El algoritmo compensa eficazmente la deriva de medición causada por microburbujas de aire de la aireación bioquímica de la piscina, un problema común. punto débil de la industria; Canal de flujo suave y completamente recto sin esquinas muertas internas que evita los lodos orgánicos. adherencia y acumulación de sedimentos, lo que reduce en gran medida la probabilidad de bloqueo de las tuberías de tratamiento de aguas residuales. Parámetros de enlace integrados preprogramados para la bomba de alimentación de lodos y el sistema de dosificación automática de floculante. plug-and-play después de la instalación en campo sin trabajo de programación secundaria adicional.

2. Material anticorrosión multigrado compatible con medios de aguas residuales diversificados

Ofrecemos tres componentes húmedos opcionales: SUS304 espesado estándar para lodos de aguas residuales domésticos neutros, SUS316L para aguas residuales industriales ácidas o alcalinas débiles y aleación de titanio para galvanoplastia altamente corrosiva con alto contenido de cloruro lodos residuales.

La pared interior admite el pulido fino o la personalización del pulido ultraespejo para productos aceitosos de alta viscosidad. Lodos, lo que obviamente extiende la vida útil en entornos complejos de aguas residuales corrosivas y reduce la cantidad de piezas de repuesto. Costo de reposición en operación a largo plazo.

3. Prueba de simulación de fábrica estandarizada estricta antes de la entrega

Cada medidor de concentración terminado pasa una prueba de funcionamiento continuo de 36 horas con contenido orgánico real preparado por usted mismo. lodos de depuradora en lugar de una simple calibración con agua limpia.

Nuestro equipo de control de calidad inspecciona la precisión de medición y la antiinterferencia. El rendimiento y la estabilidad del enlace PLC en un entorno simulado de fluctuación de lodos en el sitio, reducen efectivamente tasa de fallas después de la instalación en el sitio y reducir la carga de trabajo de mantenimiento posventa para los clientes.

4. Certificación global completa para una exportación y licitación de proyectos sin problemas

Todos los productos están equipados con certificación CE formal que cumple con los estándares de seguridad eléctrica y EMC de la UE y Certificación del sistema de gestión de calidad ISO.

Juego completo de documentos de certificación originales, informes de inspección de fábrica. se puede proporcionar libremente para licitaciones de proyectos en el extranjero, despacho de aduanas e inspección autorizada de terceros, ayudar a los clientes a evitar el riesgo de detención de mercancías durante el comercio internacional de importación y exportación.

5. Servicio personalizado flexible de gama completa para demandas de proyectos personalizados

Nuestro equipo técnico proporciona una solución gratuita de coincidencia de parámetros de preventa de acuerdo con los datos reales en el sitio de los clientes. incluyendo el valor de pH del lodo, el rango de contenido de sólidos, el calibre de la tubería, la temperatura del medio y la presión de trabajo.

Soporte rango de medición personalizado, especificación de brida (DN50 ~ DN200), modo de salida de señal (4-20 mA / RS485 Modbus) y Ex d Transmisor a prueba de explosiones para talleres de aguas residuales químicas con gas volátil inflamable, que combina perfectamente Proyectos de tratamiento de aguas residuales de nueva construcción o antiguos reconstruidos.

6. Garantía posventa rentable y soporte técnico profesional

Ofrecemos 1 año de garantía total de la máquina que cubre defectos de calidad desde la producción, reemplazo gratuito de piezas de repuesto dañadas. piezas dentro del período de garantía. La consulta técnica en línea gratuita de por vida está disponible durante todo el año; vídeo remoto Se proporcionan instrucciones de instalación y depuración de parámetros para todos los pedidos, mientras que el servicio de puesta en marcha in situ puede Se organizará la compra al por mayor de plantas municipales de aguas residuales a gran escala. Después del vencimiento de la garantía, los clientes pueden comprar Repuestos a precio de costo directo de fábrica para controlar el costo operativo a largo plazo del instrumento.

Artículos de prueba del producto y datos de prueba

1. Inspección de entrada de materia prima

Prueba de composición del material de acero inoxidable: el contenido del elemento metálico SUS304/SUS316L se ajusta al estándar nacional, La resistencia a la corrosión pasó la prueba de remojo ácido-base de 72 horas sin picaduras obvias.

Prueba de envejecimiento de componentes electrónicos: el transmisor y el chip sensor funcionan continuamente durante 96 h en un entorno de -20 ℃ ~ 70 ℃, fluctuación de datos ≤±0,1% en peso.

2. Prueba de fuga de presión hidráulica

El modelo estándar soporta 1,5 veces la presión de trabajo nominal (1,5 MPa) durante 30 minutos, sin deformación ni filtración en la pared exterior; Versión personalizada de alta presión probada a 2,4 MPa, completamente sellada sin fugas.

3. Prueba de calibración de precisión

Prueba con muestras de lodos de depuradora estándar clasificadas:

● Precisión de rango completo: ±0,3~0,4% en peso; error de repetibilidad ≤±0,2% en peso.

● Baja concentración (1%~10%): error <0,3% en peso

● Concentración media (10%~40%): error <0,35% en peso

● Alta concentración (40%~55%): error <0,4% en peso

4. Prueba de rendimiento antiinterferencias

Prueba de interferencia de microburbujas: introduzca un 5% ~ 12% de volumen de burbujas de aire en el lodo, deriva del valor medido ≤0,35% en peso.

Prueba de impureza de fibra pequeña: agregue 0,5 % de fibra orgánica, la fluctuación de los datos está dentro del rango de precisión permitido.

5. Prueba de simulación de carga continua

Operación ininterrumpida de 36 horas con lodos de aguas residuales municipales simulados, desviación total acumulada ≤±0,45% en peso, Salida de señal estable de 4-20mA/RS485.

6. Prueba de grado de protección ambiental

Prueba de protección IP65: prueba de estanqueidad al polvo y salpicaduras de agua sin entrada de agua interna ni cortocircuito.

Modelo a prueba de explosiones: pase la inspección de certificación de explosión Ex d según la norma pertinente.

7. Prueba de salida de señal

Error de salida de corriente de 4 ~ 20 mA ≤ ± 0,5 % FS; Error de recepción de datos de comunicación Modbus RS485 = 0, sin pérdida de paquetes en Transmisión por cable de larga distancia.

8. Verificación aleatoria del producto terminado

5% de muestreo aleatorio por lote de producción, vuelva a verificar todos los elementos anteriores; Los productos no calificados se desechan directamente y reproducido.
